气动葫芦

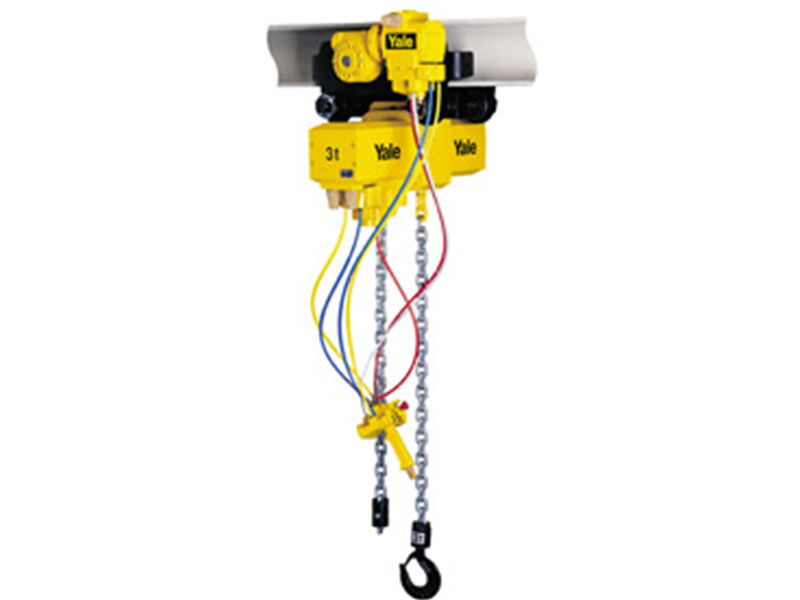

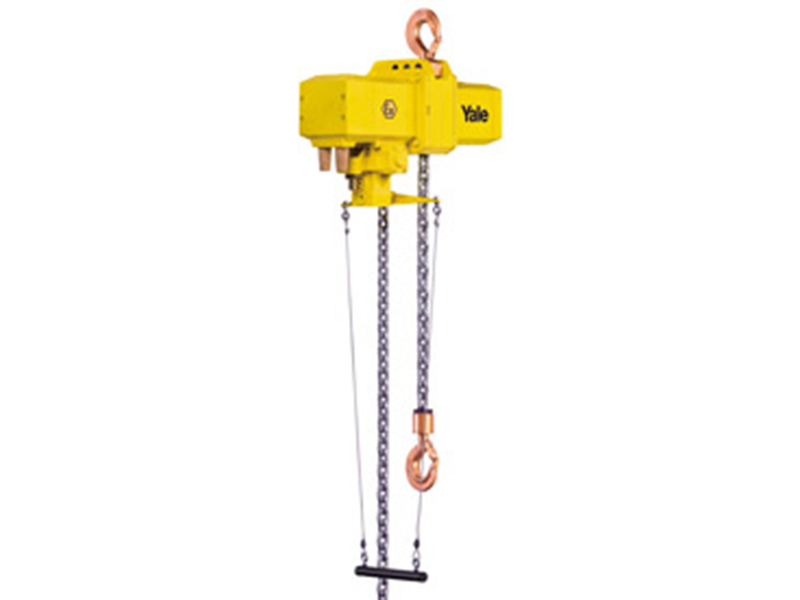

CPA 气动环链葫芦 吊钩或集成小车悬挂方式

发布时间:2022-03-25 18:06:34人气:

额定载荷 2000 - 10000 公斤

CPA型气动环链葫芦拥有全部额定工作级别和无限次启动,是高强度工业应用的理想选择。其封闭的构造,不受外界污染、潮湿和其它介质的影响。主要由三大部件组成,非常易于维护且经济。


产品特性:

坚固耐用的旋转活塞马达具有可调节的制动器弹簧可以在气源突然失去的情况下也可以有效地保持负载。

气动马达内部的开关调节阀保证高起动转矩。

控制手柄4按钮可以灵敏的控制葫芦及小车的工作,并标配有急停开关。

大口径消音器可以有效地降低排气造成的噪音。

正常工作气压为4到6 bar。

采用油浸式润滑的行星齿轮机构可以提供极其平稳的工作并减少设计尺寸。

起升链轮为5链窝设计,采用耐磨性好,硬度高的钢材制成,与标配的起升链条配合使用可以保证平滑与准确的起升动作。

经过精密加工的导链槽十分坚固耐用,并可以方便的更换。

上下吊钩的材质采用非老化,高韧性合金钢,在超载使用时会发生变形而不会发生突然断裂,保证了使用者的安全。

标配的起重链条具有加硬外壳及镀锌表层,与葫芦机体的完美配合可以保证运行平稳及准确的运行。


产品选项:

可选配手动小车或气动小车。

不锈钢起重链条选项。

气动三联件选项(包括稳压器、压力表和润滑器)。


技术参数:

型号

额定载荷 kg/链条数

标准起升高度 m

空气压力 bar

负载时起升速度* m/min

无负载时起升速度* m/min

负载时下降速度* m/min

负载时耗气量 m³/min

风管最小内径 mm

下吊钩链条数

葫芦功率 kW

净重 kg

吊钩式

手推式

手拉式

气动小车式

CPA 20-8

2000

3

6

7.4

9.9

11.0

4.7

25.4

1

2.6

121

184

188

199

CPA 30-6

3000

3

6

6.0

9.9

13.0

4.7

25.4

1

3.2

121

184

188

199

CPA 40-4

4000

3

6

3.7

5.0

5.5

4.7

25.4

2

2.6

140

202

206

218

CPA 50-3

5000

3

6

3.4

5.0

6.0

4.7

25.4

2

3.0

140

202

206

218

CPA 60-3

6000

3

6

3.0

5.0

6.5

4.7

25.4

2

3.2

140

202

206

218

CPA 75-2

7500

3

6

2.0

3.3

4.3

4.7

25.4

3

3.2

-

-

-

-

CPA 100-3

10000

3

6

3.4

5.0

6.0

9.4

25.4

4

2x3.0

-

-

-

-


外形尺寸:

型号

CPA 20-8

CPA 30-6

CPA 40-4

CPA 50-3

CPA 60-3

CPA 75-2

CPA 100-3

A, mm

516

516

681

681

681

950

1068

A1, mm

286

286

428

428

428

479

651

B, mm

35

35

45

45

47

60

60

C, mm

37

37

46

46

42

52

52

 D,  mm

24

24

30

30

30

40/45

40/45

F1, mm

160

160

160

160

160

160

160

F2, mm

165

165

165

165

165

165

165

G, mm

220

220

220

220

220

220

581

G1, mm

180

180

140

140

140

268

311

G2 (13 m), mm

258

258

218

218

218

-

-

G2 (21 m), mm

278

278

238

238

238

345

408

H1, mm

110

110

110

110

110

110

110

H2, mm

135

135

135

135

135

307

256

H3,mm

115

115

115

115

115

115

115

K1, mm

100

100

100

100

100

92

92

K2, mm

51

51

51

51

51

62

62

M, mm

50

50

9.6

9.6

9.6

139

181

N, mm

60

60

100

100

100

136

291

Q1, mm

272

272

272

272

272

272

272

Q2, mm

325

325

325

325

325

325

325






型号

CPA 20-8

CPA 30-6

CPA 40-4

CPA 50-3

CPA 60-3

CPA 75-2

CPA 100-3

A2 (13 m),mm

430

430

430

430

430

-

-

A2 (21 m),mm

530

530

530

530

530

530

530

A4,mm

465

465

615

615

615

855

965

A5,mm

298

298

298

298

298

477

425

A6, mm

190

190

190

190

190

182

182

b, mm

A = 98 - 180/B = 180 - 300

A = 98 - 180/B = 180 - 300

A = 98 - 180/B =180 - 300

A = 98 - 180/B = 180 - 300

A = 98 - 180/B = 180 - 300

125 - 310

125 - 310

F, mm

150

150

150

150

150

113

113

I, mm

142.5

142.5

142.5

142.5

142.5

130

130

L1, mm

209

209

209

209

209

200

200

L2, mm

262.5

262.5

262.5

262.5

262.5

215

215

L3, mm

265

265

265

265

265

265

265

L4, mm

213

213

253

253

253

291

291

L5, mm

312

312

272

272

272

-

-

L6, mm

315

315

275

275

275

-

-

O, mm

125

125

125

125

125

150

150

P, mm

208

208

208

208

208

208

208

P1, mm

284

284

284

284

284

284

284

S, mm

b+70

b+70

b+70

b+70

b+70

b+98

b+98

t, mm

27

27

27

27

27

40

40

T1 size A

182

182

182

182

182

270

270

T1 size B

242

242

242

242

242

270

270
