手动葫芦

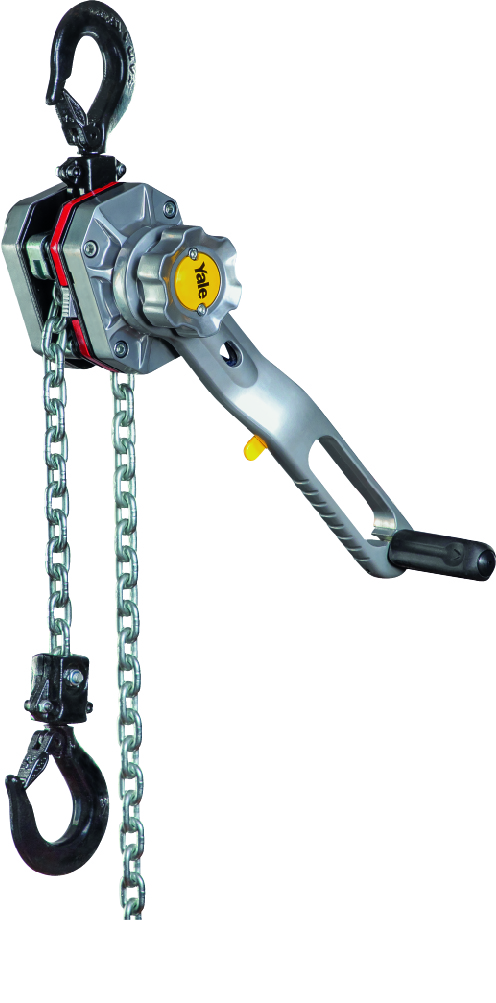

YaleErgo UT

发布时间:2022-03-28 14:37:23人气:

额定载荷 1500 - 9000 Kg

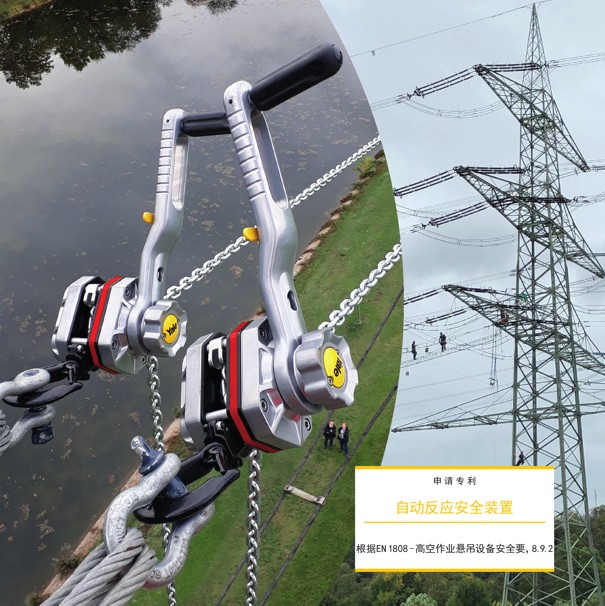

YaleERG0360*UT同样也是架空线路施工用吊具的颠覆性产品。配备的自动反应安全装置再次提高了作业安全性。此外,该装置的人体工程学设计和安全性增强设计,以及革命性的专利手柄,使其能够在任何角度下高效地应用于起吊和牵拉应用。


产品特性:

自动锁定安全装置

YaleERG0360"UT具有独特的自动锁定安全装置,可防止突然坠落。



优异的防腐蚀性能

专为户外应用而优化设计的壳体(包括所有侧面的排水孔)可防止极端条件下(如下由、温度波动)造成积水和混气的影响。



专利手柄

它确保了各种应用条件下的理想动力传输。独特的可折叠手柄和360°旋转在提高产能的同时还降低了操作员受到损伤的风险。



直观的方向指示器

手柄上直观的方向指示器通过箭头符号清楚地指示操作方向。



产品选项:

l链条止动装置和链爪

链条止动装置和链爪*

作为选项,这些装置可配备已经过我们验证和测试的YKST链条止动装置或KKL链爪。

有了这两个选项,YaleERGO360®UT不需要多余的步骤即可进行重新调整,唯一要求是在空档模式下进行。




轻松顺畅的自由链

松开的链条用一只手也能快速安装好。合理的设计使链条在负载下不会突然松开。



经久耐用

YalcERG0360"UT特色的采用了坚固的轻型铝外壳,以及优质耐用的轴承。



方便检修的旋转吊钩

吊钩和尼龙自锁的构架相连,简化了检查流程。吊钩为合金钢锻造而成,因此在超载弯曲的情况下也不会断裂。铸造安全保险片,使承担负载更加安全。






l滑动离合器(过载装置)

滑动离合器可防止葫芦损坏,在手臂转动提升过载时,手柄可转动,载荷不再提升。当超出容许载荷能力的25%时,滑动离合器就会做出反应,载荷不被提升。

带有内部载荷限制器的装置提供一个黑色手轮,可便于识别。


技术参数:

          型号

物料号

起重量

kg

链条数

链条尺寸
  d
xt

mm

手柄旋转一周

起升距离

mm

手扳力

(额定载荷)

daN

自重

标准提升高度
  (1,5
m)kg

YaleERGO 360 UT 1500

192069625

1.500

1

7,1 x 21

21,7

31

9,8

YaleERGO 360 UT 3000 

192069671

3.000

1

10 x 28

20,1

43

18,1

YaleERGO 360 UT 6000

192071416

6.000

2

10 x 28

10,1

46

29,8

YaleERGO 360 UT 9000

192083321

9.000

3

10 x 28

6,7

50

50,4

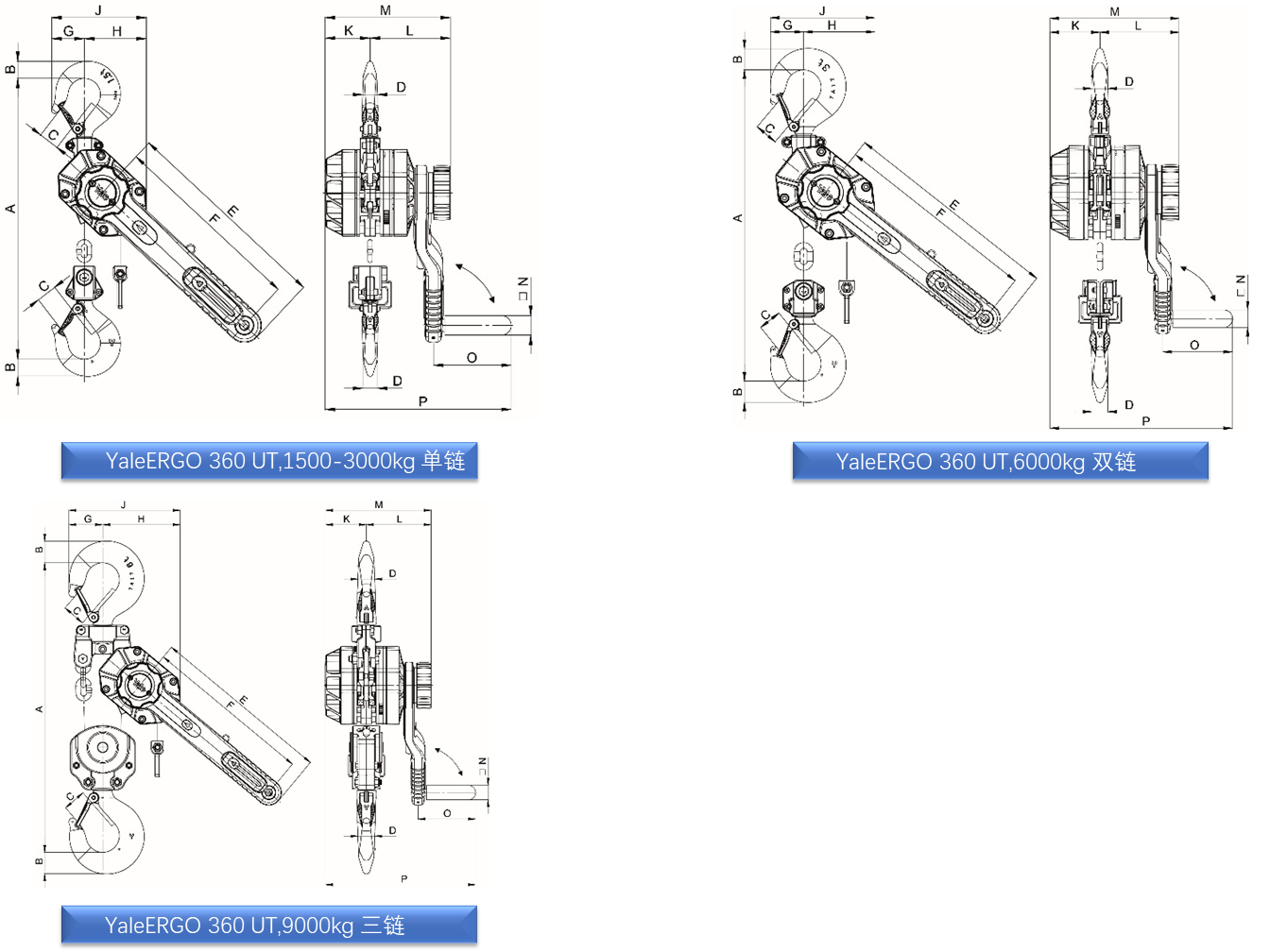

外形尺寸:

Modell

YaleERGO 360   UT
  1500

YaleERGO 360   UT
  3000 

YaleERGO 360   UT
  6000 

YaleERGO 360   UT
  9000 

A min., mm

375

445

563

695

B, mm

26

37

45

68

C, mm

31

40

47

68

D, mm

21

28

35

50

E, mm

327

377

377

377

F, mm

300

350

350

350

G, mm

51

57

71

116

H, mm

96

123

162

199

J, mm

147

180

233

315

K, mm

69

86

86

86

L, mm

124

136

136

136

M, mm

193

222

222

222

N mm

30

30

30

30

O, mm

120

120

120

120

P, mm

287

314

314

314



了解更多,请下载阅读样册:YaleERGO360 手扳葫芦(图1)YaleERGO360_UT_Brochure_2021.pdf
