额定载荷 250 - 6000 公斤
Zephyr可旋转低净空小车组合环链葫芦提供极小的净空高度。额定载荷范围从1/4至6吨in metric ton，可选配手推型或手拉型小车。此系列葫芦外形轻巧且综合了Zephyr产品线重型部件的所有特性。
Zephyr可旋转低净空小车组合环链葫芦可以在极小的转弯半径内行走，而不会撞击或刮擦轨道。由于轻巧外形，轨道可与墙壁近距离搭建。由于降低对屋顶高度的要求，因此极低净空这一特点可在现有建筑结构或新建筑结构中实现成本节约。
此款葫芦非常适合要求低净空、互锁和转弯的大多数单梁轨道的应用，同时也适用于其它类型轨道。
产品选项：
宽工字钢
轨道吊夹
过载保护器
链袋
防火花和防腐蚀选项
技术参数：
型号 | 额定载荷 kg | 标准起升高度 m | 下吊钩链条数 | 工字钢宽度* mm | 每提升一米拉链行程 m | 额定载荷手拉力 daN | 净空高度 mm | 最小转弯半径** mm | 净重 kg | ||
手推式 | 手拉式 | 手推式 | 手拉式 | ||||||||
1321-1/4 | 1322-1/4 | 250 | 2.4 | 1 | 127 | 33 | 8 | 157 | 533 | 58 | 65 |
1321-1/2 | 1322-1/2 | 500 | 2.4 | 1 | 127 | 33 | 16 | 157 | 533 | 58 | 65 |
1321-1 | 1322-1 | 1000 | 2.4 | 1 | 127 | 33 | 32 | 157 | 533 | 58 | 65 |
1321-1 1/2 | 1322-1 1/2 | 1500 | 2.4 | 1 | 152 | 66 | 26 | 171 | 762 | 111 | 121 |
1321-2 | 1322-2 | 2000 | 2.4 | 1 | 152 | 66 | 34 | 171 | 762 | 114 | 122 |
1321-3 | 1322-3 | 3000 | 2.4 | 2 | 203 | 170 | 19 | 211 | 1067 | 156 | 170 |
1321-4 | 1322-4 | 4000 | 2.4 | 2 | 203 | 170 | 26 | 235 | 1067 | 159 | 172 |
1321-5 | 1322-5 | 5000 | 2.4 | 3 | 254 | 170 | 33 | 252 | 1219 | 211 | 225 |
1321-6 | 1322-6 | 6000 | 2.4 | 3 | 254 | 170 | 41 | 252 | 1219 | 211 | 225 |
* 每台葫芦都是以特定的工字钢宽度而制定，并且不可调整 | |||||||||||

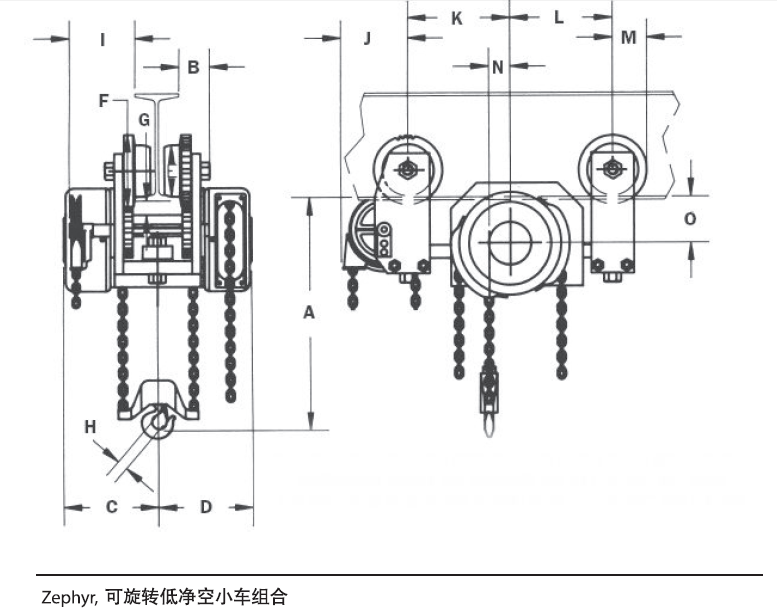

外形尺寸：
型号 | 1/4t & 1t | 1 1/2t & 2t | 3t | 4t | 5t | 6t |
A, mm | 157 | 171 | 210 | 235 | 252 | 252 |
B, mm | 51 | 56 | 65 | 65 | 71 | 71 |
C, mm | 167 | 221 | 251 | 251 | 257 | 257 |
D, mm | 167 | 221 | 251 | 251 | 257 | 257 |
E, mm | 95 | 114 | 162 | 162 | 183 | 183 |
F, mm | 127 | 152 | 203 | 203 | 229 | 229 |
G(push), mm | 22 | 16 | 24 | 24 | 22 | 22 |
G(geared), mm | 22 | 16 | 24 | 24 | 22 | 22 |
H, mm | 25 | 29 | 34 | 43 | 43 | 43 |
l, mm | 119 | 183 | 206 | 206 | 216 | 216 |
J,mm | 95 | 159 | 156 | 156 | 176 | 176 |
K, mm | 184 | 289 | 294 | 294 | 294 | 294 |
L, mm | 165 | 194 | 195 | 195 | 224 | 224 |
M, mm | 64 | 76 | 102 | 102 | 114 | 114 |
N, mm | 35 | 76 | 76 | 76 | 76 | 76 |
O, mm | 75 | 48 | 87 | 87 | 98 | 98 |
