手动葫芦

Zephyr手拉链轮延长型葫芦

发布时间:2022-03-28 14:05:31人气:

额定载荷 500 - 2000 公斤


Zephyr手拉链轮延长型环链葫芦足在距离货物一定距离位置操作,保护操作者及货物提升,从而操作大型、扁型或大体积货物更加方便。额定载荷范围从1/2至2吨,如客户需更高的载荷可咨询工厂。标准链轮延长距离为0.9米,也可提供更大或更小的间距。此系列葫芦综合了Zephyr产品线重型级别部件的所有特性。手拉链轮由加长轴与葫芦机体联结。此葫芦可固定在某一位置也可选用小车水平操作。同时延长型手拉链轮也可应用于其它Zephyr型手拉葫芦,具体请咨询工厂。


技术参数:


型号

额定载荷  kg

标准起升高度 m

下吊钩链条数

每提升一米拉链行程  m

额定载荷手拉力 daN

净空高度 mm

净重 kg

最大可加长 m

134-1/2

500

2.4

1

33

16

308

35

3

134-1

1000

2.4

1

33

32

308

38

3

134-1 1/2

1500

2.4

1

58

29

403

52

3

134-2

2000

2.4

1

58

37

403

56

3

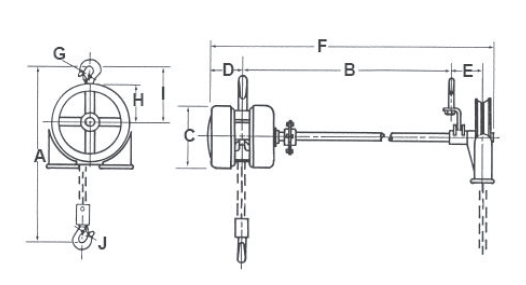

外形尺寸:

型号

500 kg

1000 kg

1500 kg

2000 kg

A, mm

  308

 311

  403

  403

B, mm

  748

748

  749

  749

C. mm

  184

 184

  248

  248

D, mm

  108

 108

  127

  127

E, mm

 167

167

  165

  165

F, mm

1053

1053

 1073

  1073

G,mm

 25

 25

   25

   25

H,mm

 118

118

  144

  144

J,mm

 164

164

  194

  194

I, mm

 25

 25

   29

   29
