工业卷扬机

BETA SILVERLINE 电动卷扬机

发布时间:2022-03-26 17:29:47人气:

额定载荷 125 - 3200 公斤

BETA SILVERLINE电动卷扬机可用于起升,牵引和定位负载。

成熟的技术和特别的产品特性使得这台卷扬机是您标准应用时的理想选择。


产品特性:

电力释放的弹簧压力盘式制动器能够安全地拉住负载,即便在突然出现断电的情况下。

强大的三相交流电驱动,380V-3PH-50HZ,电机防护等级IP 55,40% ED。

额定载倚超过1000公斤时,标配电子过载保护装置。

免维护,并且由于滚花齿轮和螺旋齿的应用,使得油浸式齿轮箱具有无声运作的特性。

所有零部件的涂层均是高品质的双组份涂料(RAL 5015,涂层厚度大约120微米),另外还配备镀锌绳索卷筒。

标配带沟槽设计的绳索卷筒,用于大载荷的绳索。

由于有左右两个钢丝绳固定连接点,可进行变绳导入。

接触器控制(包括齿轮限位开关)。

遵循技术安全规程BGV D8。


技术参数:

产品编号

尺寸

第一层额定载荷 kg

最后一层额定载荷 kg

第一层起升速度 m/min

最后一层起升速度 m/min

绳索直径* mm

电机功率 kW

工作级别 FEM/ISO

第一层可用绳索长度 m

最后一层绳索长度 m

不带绳索净重 kg

31140006

Mini

250

170

4.7

7.3

4

0.37

1Bm/M3

7

46.7

25

31140015**

Mini

250

170

3.7

5.7

4

0.55

1Bm/M3

7

46.7

25

31149065

BG1

500

348

3.5

5.5

6

0.37

1Am/M4

8.4

58.5

65

31149077

BG1

500

348

8.5

12.6

6

0.75

1Am/M4

8.4

58.5

65

31149254

BG2

980

697

3.4

4.9

9

0.75

1Am/M4

11

77.5

114

31149259

BG2

980

697

7.5

10.8

9

1.1

1Am/M4

11

77.5

120

31149302

BG2

1250

814

5.9

9.2

9

1.1

1Bm/M3

8.7

64.1

125

31149438

BG3

1600

1115

3.9

5.7

12

1.1

1Am/M4

12.1

87.8

204

31149441

BG3

1600

1115

8.5

12.5

12

2.2

1Am/M4

12.1

87.8

210

31149533

BG3.5

3200

2354

6

8.3

14

3

1Am/M4

11.4

64.5

224

* 推荐绳索:DIN 3069 FE-znk 1960 sZ-spa

外形尺寸:

型号

031140006

031140015

031149065

031149077

031149254

031149259

031149302

031149438

031149441

031149533

A, mm

185

185

215

215

270

270

270

320

320

320

B, mm

170

170

300

300

400

400

400

510

510

510

ØC, mm

12

12

14

14

18

18

18

22

22

22

F, mm

389

389

710

746

852

912

907

1014

1073

1101

G, mm

200

200

340

340

465

465

465

570

570

570

H, mm

241

241

333

319

490

487

490

614

599

684

K, mm

432

-

-

-

-

-

-

-

-

-

L, mm

180

180

200

200

250

250

250

300

300

300 /p>

ØM, mm

64

64

108

108

175

175

138

218

218

242

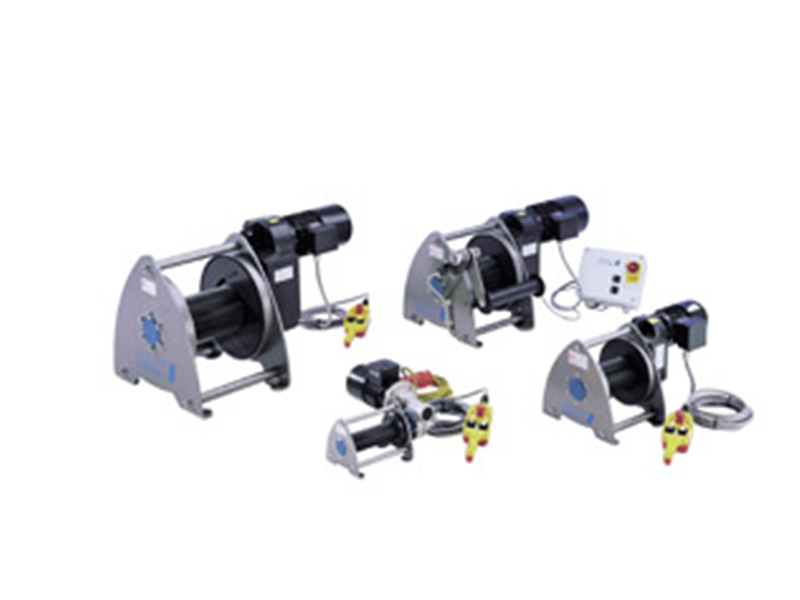

BETA SILVERLINE 电动卷扬机(图1)
